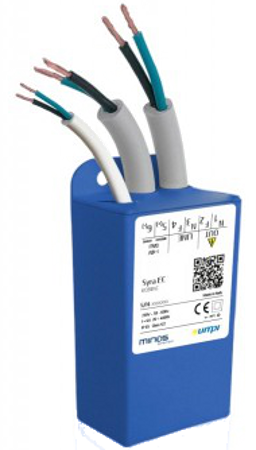

Syra EC

Syra con comando para balastos electrónicos con protocolo 1-10V y DALI.
Receptor-Transmissor PowerLine para el control de lampara con reducción de flujo. Hasta 1022 códigos de programación

Descripción Ficha técnica


Comunicación

•  PowerLine sobre la linea de alimentación

Características
• Detección precisa de averia con umbral programable.
• Lectura de V, A, W, Cosφ, kWh, y T°C.
• Comando de redución. 15 nivles
• Desconexión temporizada del arrancador.
• Detección de fallo de fusible.
• Relé ON-OFF.
• Autodetección de la potencia de la lampara.

Instalación
•  En luminarias de alumbrado público


• Alimentación: 230V~ ±10% 50Hz-60Hz
• Protección contra sobretensiones:  400V~
• Consumo del dispositivo:  0,46W @230V~
• Rango de potencias:  20W min. 400W max.
• Corriente de pico máxima:  30A (*)
• Corriente máxima en el puerto de regulación:  (DALI/1-10V):  20 mA  a 11,4 Vdc @ 230Vac
• Carga máx:  en el puerto de regulación: (**)
  con driver 1-10V pasivo:   13 mA (aprox 6 alimentadores)
  con driver 1-10V activo:   20 mA (aprox 10 alimentadores)
• Precisión lectura corriente:  ± 2%
• Encapsulado:   Nylon PA66 azul
• Temperatura de funcionamiento:   -25°C :  +65°C @ 90 % max U.R.
• Temperatura límite Tc:  70°C
• Aislamiento electrico:   Classe II
• Grado de proteción:    IP65
• Dimensiones:  50 x 85 x 35 mm
• Peso aprox:   400g
• Conexionado:
   2 FG7OR NPI-2 x 2.5 longitud cable de 70 cm (cable electrico de conexión a la red y lámpara)    cable 2 x 0.75, longitud 70 cm (Dimming)



  (*) evaluar cuidadosamente el valor de la corriente de arranque, para ciertos dispositivos pueden ser particularmente altos.

  (**) Cable de conexionado al puerto de regulación 1-10V o DALI
   Sección mínima: 2x0,75mm²
   Longitud máxima: 30 metros
