Andros PLS-485
Cod.61921N-485

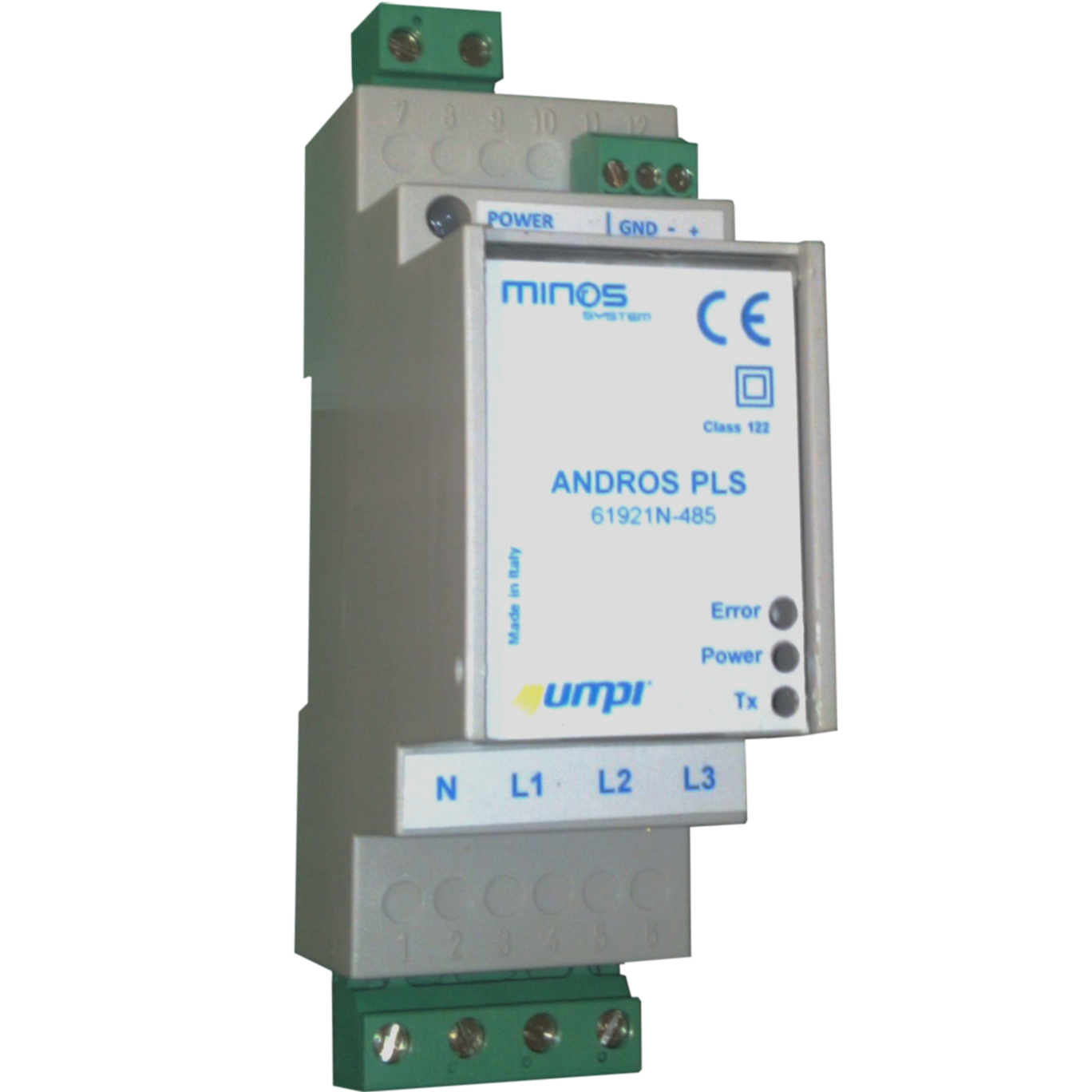

Andros PLS-485

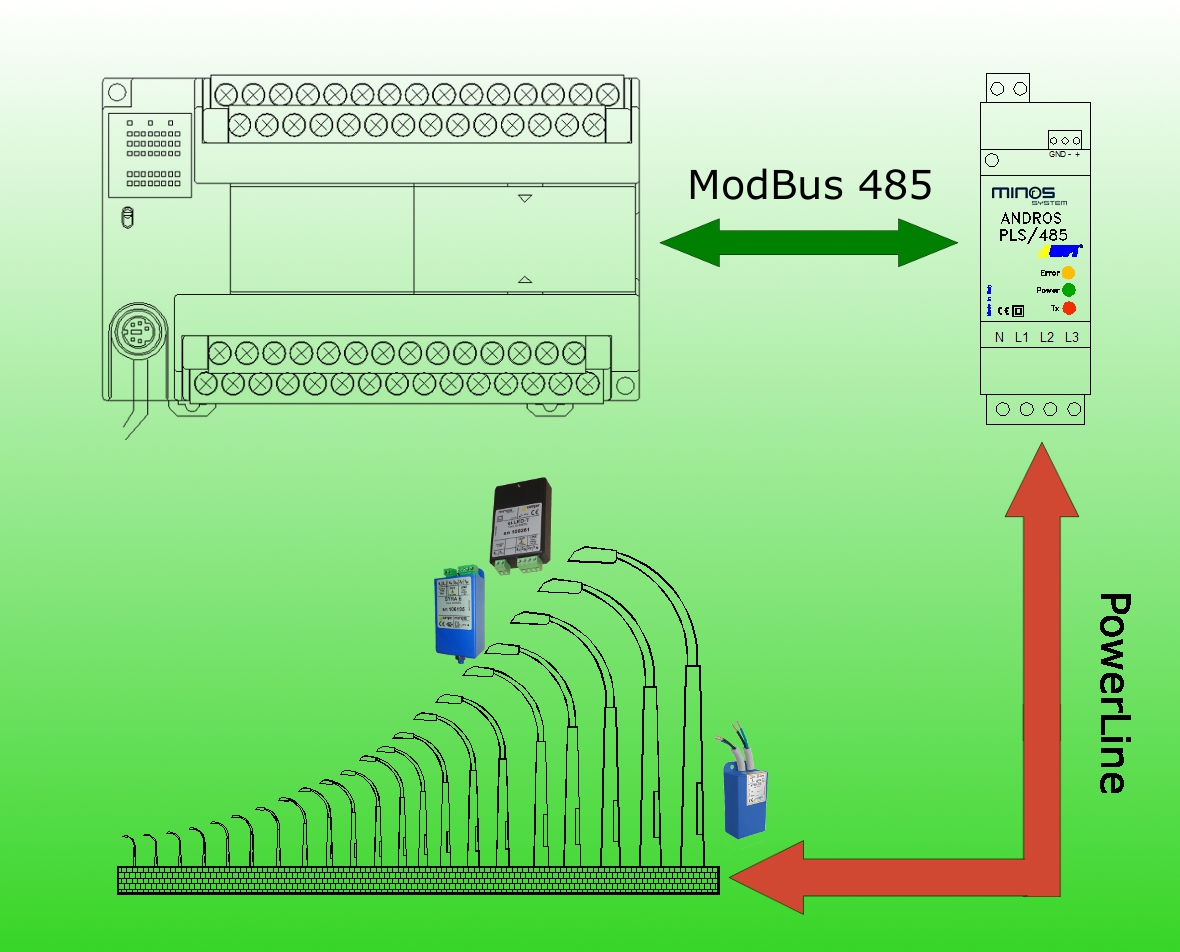

ANDROS PLS-485 enlaza bi-direccional un PLC (Programmable Logic Controller) equipado con puerto RS 485 protocolo ModBus standard RTU, hacia los puntos de luz del sistema MINOS , SYRA PowerLine, ei-Led PowerLine o la combinación de ellos.


    Comunicación

    •  PowerLine sobre la linea de alimentación 3F+N.
    •  Modbus 485 RTU para comunicación de datos al PLC

    Características
    • Hasta 8 módulos direccionables por cada bus 485
    • Detecta presencia de tensión en cada fase
    • 3 led's: Verde Power, Rojo Error, Amarillo TX
    • Puede gestionar hasta 1022 puntos de luz por cuadro
    • Requiere filtros antipertubaciones para garantizar una buena comunicacíon powerline


    • Alimentación: 12 Voltios suminstrada por SL A o desde AndrosCMS
    • Corriente: 20mA
    • Potencia absorbida: Max 0,5VA
    • Conexionado:
       Una regleta enchufable de 4 polos p. 7,62 a linea 3F+N
       Una regleta enchufable de 3 polos p. 3,5 para conexiones RS 485
       Una regleta enchufable de 2 polos p. 5 para alimentación 12Vac
    • Temperatura de funcionamiento:   -20°C :  +60°C @ 90 % max U.R.
    • Aislamiento electrico:   Classe II
    • Dimensiones:  2 módulos DIN   35,5 x 90 x 73
    • Grado de proteción:    IP20
    • Peso aproximado:   105 g

    Enlace PowerLine Modbus 485

    Si ya se dispone de un sistema de telegestión propio a nivel armario con bus 485, ya puede añadir el punto a punto bireccional PoweLine PLC de MINOS-SYSTEM con el módulo ANDROS PLS-485.

    ANDROS PLS-485 enlaza un PLC (Programmable Logic Controller) equipado con puerto RS 485 protocolo ModBus standard RTU, hacia los puntos de luz del sistema MINOS, ya sean SYRA, Ei-led o la combinación de ellos.

    ANDROS PLS-485 puede gestionar hasta 1022 puntos de luz por armario trifásico, pero se recomienda instalar uno por cada 100 luminarias (30-40 por fase) o 1km de cableado.

    Para garantizar una buena comunicación Powerline, es necesario filtrar la red eléctrica. Para ello se utilizan los filtros de la serie PHIL, el filtro se instala en serie en la fase y son necesarios 3 por cada ANDROS PLS-845. Los filtros pueden ser de 30 o 63 amperios.


    Pueden instalarse hasta 8 AndrosPLS-485 en cada armario, configurando por modbus su dirección. ANDROS PLS-485 se suministra con el mapa modbus para que el cliente lo integre en su plataforma de telegestión.

    ANDROS PLS-485 se alimenta a 12voltios alterna o continua. Recomendamos el alimentador SLA de un sólo DIN de ancho.

    ANDROS PLS-485 Es un interface utilizado para a la comunicación PowerLine que permite la comunicación bi-direccional con nuestros dispositivos de lunto de luz. También nos indica presencia o ausencia de tensión en salidas trifásicas 3F+N.
